IRON OPTICS
Бронированные оптические решения для AV-индустрии
С 2017 года под торговой маркой IRON OPTICS производятся оптические кабели и коммутационные изделия для решения задач в области передачи данных на инсталляциях звукового, светового, видеооборудования и в арендных проектах в области театра и шоу-индустрии.
Торговая марка IRON OPTICS была создана специалистами в области разработки комплексных проектов для театра и шоу-индустрии. В своих изделиях мы максимально используем оборудование и комплектующие, произведенные на территории России, чтобы обеспечивать минимальные сроки поставки оборудования и оптимальную стоимость.
![](https://cdn-ru.bitrix24.ru/b757869/landing/5ae/5aed7d68577326c1bb92add8a726b699/unnamed-33_2x_1x.jpg)
Кабели
Кабели спроектированы на базе геофизических кабелей для изучения геологической структуры нефтяных скважин, изготавливаются из японского оптического волокна Fujikura и голландского Draka.
ОПТИЧЕСКОЕ ВОЛОКНО
Для кабелей и изделий с одномодовым волокном применяется маркировка SM, для кабелей и изделий с многомодовым волокном применяется маркировка MM.
ВОЛОКОННАЯ ЕМКОСТЬ
При необходимости возможен выпуск кабелей с другим количеством оптических волокон, другой конструкции кабеля или оконечных разъемов по техническому заданию Заказчика.
ФИЗИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Допустимая раздавливающая нагрузка 5000 Н/10 см
Допустимое усилие на растяжение не менее 1,5/2,5 кН (в зависимости от типа кабеля)
Рабочая температура: от -60 до +70 °C
Оболочка не поддерживает горение и стойка к воздействию ультрафиолета
СЕРТИФИКАТЫ
Сертификат соответствия Таможенного Союза № ТС RU C-RU.АБ72.В.00309
Сертификат соответствия требованиям технического регламента о требованиях пожарной безопасности (ФЗ №123-ФЗ от 22.07.2008) ГОСТ 31565-2012
КОММУТАЦИОННЫЕ БЛОКИ
Коммутационные блоки выпускаются 2 типов - мобильного применения и для установки в рэковую стойку.
![](https://cdn-ru.bitrix24.ru/b757869/landing/f8d/f8d4e843aca0a5b63293634fb302a0ae/IMG_0951_1x.png)

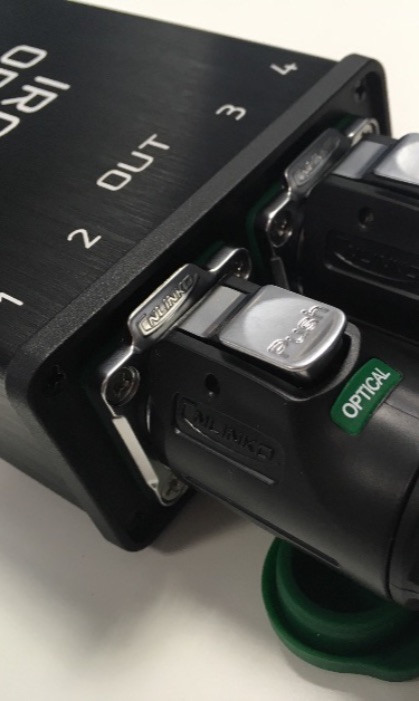

Коммутационные блоки МОБИЛЬНЫЕ
При использовании одномодового волокна изделия имеют маркировку RT12-S, при использовании многомодового волокна - RT12-M.
![](https://cdn-ru.bitrix24.ru/b757869/landing/b76/b76c8f7f024cdd339fb5f64620a11c4e/IMG_3407_1x.jpg)

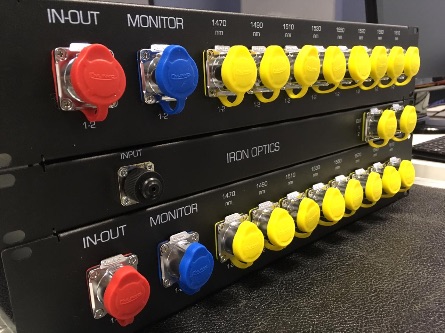

КОММУТАЦИОННЫЕ БЛОКИ РЭКОВЫЕ (разъемы ODC)
Коммутационные блоки выпускаются из стали и имеют от 1 до 3 входов на разъёмах типа ODC (4 оптических волокна в каждом) и до 6 выходов на защищенных разъёмах типа duplex LC.
При необходимости коммутационные блоки выпускаются с выходными разъемами типа FC/ST.
При использовании одномодового волокна изделия имеют маркировку -S, при использовании многомодового волокна -M.
R24-S: 2 входа типа ODC, 4 выхода duplex LC
R36-S: 3 входа типа ODC, 6 выходов duplex LC
Многомодовое волокно ОМ3/OM4:
R24-M: 2 входа типа ODC, 4 выхода duplex LC
R36-M: 3 входа типа ODC, 6 выходов duplex LC
![](https://cdn-ru.bitrix24.ru/b757869/landing/0ab/0ab61a4b7c0fff2b85a689e171ad2f6a/SM12-2_1x.png)
КОММУТАЦИОННЫЕ БЛОКИ РЭКОВЫЕ (MTP)
Коммутационные блоки выпускаются из стали и имеют 1 входной разъем типа MTP12 (12 оптических волокон) и 6 выходов на защищенных разъёмах типа duplex LC.
Одномодовое волокно: SM12
Многомодовое волокно ОМ3/OM4: MM12
![](https://cdn-ru.bitrix24.ru/b757869/landing/a79/a791738a073a3797a93afbd35e78a345/IMG_1157_1x.jpeg)
КОММУТАЦИОННЫЕ панели РЭКОВЫЕ
Коммутационные панели выпускаются из стали и имеют 12 посадочных мест для разъемов типа D-Shape или LP, а также 1/2 разъёмов типа ODC (4 оптических волокна в каждом).
![](https://cdn-ru.bitrix24.ru/b757869/landing/c51/c515c34c7af1c0d8af9b7da000d9a9b7/W16_1x.jpeg)
КРОССЫ для сварки оптического волокна
Оптические кроссы IRON OPTICS W16 спроектированы для сварки до 16 оптических волокон в 1 сплайс-кассете, имеют возможность ввода кабеля с 4 сторон с фиксацией и удобный механизм укладки волокон внутри кросса.
Выходные разъемы - защищенные duplex LC с фиксацией
АКСЕССУАРЫ

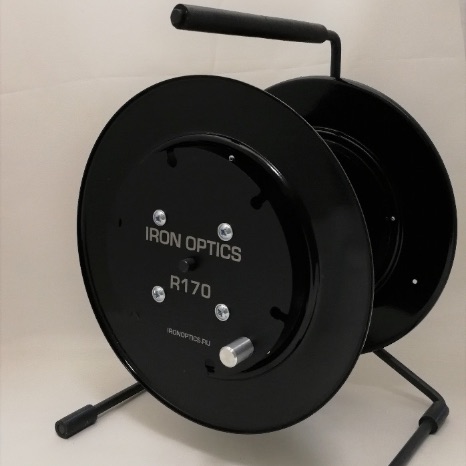

Коммутационные изделия могут поставляться как в бухтах, так и на катушках и комплектоваться защищенными соединительными шнурами (патч-кордами) для коммутации оконечного оборудования
![](https://cdn-ru.bitrix24.ru/b757869/landing/46e/46e2da0b9cde28100759228a917cb5b9/R200M_1x.png)
Катушка R-200M
Для кабелей длиной до 200 метров
Вес катушки: 4 кг
Габаритные размеры: 30 Х 44 Х 38 см
![](https://cdn-ru.bitrix24.ru/b757869/landing/a76/a76453be96229f72a28b13b12f571557/Snimok_ekrana_2019-10-15_v_0.05.04_1x.png)
Катушка R-300
Для кабелей длиной до 400 метров
Вес катушки: 12 кг
Габаритные размеры:63 x 64 X 39 см
![](https://cdn-ru.bitrix24.ru/b757869/landing/b8b/b8b591568efa11cd6fececb120be01b6/lp24-lc_1x.jpg)

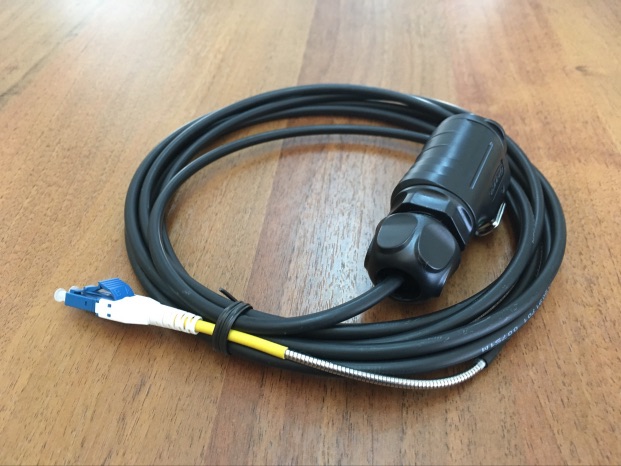

Патч-корды
Для коммутации оконечного оборудования используются армированные патчкорды с защищенными разъемами duplex LC.
Защищенные разъемы duplex LC имеют фиксацию на защелке и предотвращают случайное выдергивание патчкорда из разъемов коммутационного оборудования.
ИЗМЕРИТЕЛЬНОЕ ОБОРУДОВАНИЕ
Мы является официальным партнером завода СВЯЗЬПРИБОР и поставляем рефлектометры этой торговой марки. Кроме этого мы поставляем источники и измерители оптической мощности для измерения уровня сигнала в кабельной трассе различных торговых марок и другое измерительное оборудование.
![](https://cdn-ru.bitrix24.ru/b757869/landing/724/7241ad8f4560163569090796070b2ea3/5f2dc598-2_1x.jpg)
Оптические рефлектометры
![](https://cdn-ru.bitrix24.ru/b757869/landing/0c9/0c96f5b901cd71f90c196447efaa4e22/Snimok_ekrana_2019-10-15_v_0.16.18_1x.png)
Источники и измерители оптической мощности
![](https://cdn-ru.bitrix24.ru/b757869/landing/b22/b22335b682b6acab3730282082eba0a3/Snimok_ekrana_2019-10-15_v_0.21.28_1x.png)
Тестеры повреждений оптического волокна
![](https://cdn-ru.bitrix24.ru/b757869/landing/1d1/1d1a8ca23f3ce930ce68a3222c61fe24/basic_network_1x.jpg)
Расчет системы коммутации "под ключ"
Мы занимаемся расчетами и подготовкой схем коммутации для звукового, светового, видеооборудования и можем выполнить весь цикл работ по поставке и пуско-наладке комплекса коммутации Вашего проекта.
![](https://cdn-ru.bitrix24.ru/b757869/landing/1ea/1ea5e55b70d11d7753af6e9849af484c/IMG-7990_1x.jpg)
ОБучение
Обучение проводится в очном виде в оборудованном тренинг-центре или в заочном виде в формате онлайн.
Мероприятия, где использовалась наша продукция
Наши кабельные и коммутационные изделия работают на ответственных мероприятиях и мы гордимся тем фактом, что наши партнеры доверяют нашей продукции задачу организации магистральных каналов связи для решения задач передачи данных.
![Система передачи сигналов технологической связи и управления шоу на базе кабелей SM4 и блоков распределения сигнала SM12FC. 2 Европейские игры Минск 2019. Фото: Станислав Тен](https://cdn-ru.bitrix24.ru/b757869/landing/f42/f4212e7fdd5dc1e787e8db5b618235d0/65995549_10217499046042490_4534779384837439488_o_1x.jpg)
![Система передачи сигналов технологической связи и управления шоу на базе кабелей SM4 и блоков распределения сигнала SM12FC. 2 Европейские игры Минск 2019. Фото: Станислав Тен](https://cdn-ru.bitrix24.ru/b757869/landing/ee5/ee5d18e8042851adad3f9eb81833e16a/62235733_10217499041562378_2166142618021396480_o_1x.jpg)
![Система передачи сигналов технологической связи и управления шоу на базе кабелей SM4 и блоков распределения сигнала SM12FC. 2 Европейские игры Минск 2019. Фото: Станислав Тен](https://cdn-ru.bitrix24.ru/b757869/landing/715/71537467369b45004dfda00043ade9b9/65375420_10217499044162443_5616701416434302976_o_1x.jpg)
![Система передачи сигналов технологической связи и управления шоу на базе кабелей SM4, блоков распределения сигнала SM12, SM12FC. Worldskills 2019. Казань 2019. Фото: Владимир Крайнов](https://cdn-ru.bitrix24.ru/b757869/landing/840/8409003a3e6b0797b1f87cbce273d291/68938006_2403562249722639_5014408768012681216_o_1x.jpg)
![Система передачи сигналов технологической связи и управления шоу на базе кабелей SM4, блоков распределения сигнала SM12, SM12FC. Worldskills 2019. Казань 2019. Фото: Владимир Крайнов](https://cdn-ru.bitrix24.ru/b757869/landing/365/365a1662447fb8c90bc29bdb88b64f4b/69590295_2403551736390357_4845898427688550400_o_1x.jpg)
![Система передачи сигналов технологической связи и управления шоу на базе кабелей SM4, блоков распределения сигнала SM12, SM12FC. Worldskills 2019. Казань 2019. Фото: Владимир Крайнов](https://cdn-ru.bitrix24.ru/b757869/landing/edf/edf9e7eb42482018330fb43c481f0a84/69033224_2403552303056967_736553253080137728_o_1x.jpg)
![Магистральная сеть передачи аудиосигнала Dante на базе кабелей SM4 и коммутационных блоков SM12-R. Фото: Вячеслав Касьянов](https://cdn-ru.bitrix24.ru/b757869/landing/097/097c873a3714bc4eb061e5b97eb01127/69644657_1266707156835102_2850980599387127808_n_1x.jpg)
![Магистральная сеть передачи аудиосигнала Dante на базе кабелей SM4 и коммутационных блоков SM12-R. Фото: InstallProfi](https://cdn-ru.bitrix24.ru/b757869/landing/057/0571c480bcdd61ff634941ac037e7dab/IMG-1273_1x.jpg)
![Магистральная сеть передачи аудиосигнала Dante на базе кабелей SM4 и коммутационных блоков SM12-R. Фото: InstallProfi](https://cdn-ru.bitrix24.ru/b757869/landing/a47/a474de331145889e9b8f70f6a498028d/IMG-1272_1x.jpg)
![Передача видеосигналов на базе кабелей с одномодовым волокном SM4 и коммутационных блоков SM12-R. Фото: Александр Удоденко](https://cdn-ru.bitrix24.ru/b757869/landing/040/040fbe2b176920f3ff7cd2634240aacd/a021f679-47d0-4fa5-b20e-f848fae5efac_1x.jpg)
![Передача видеосигналов на базе кабелей с одномодовым волокном SM4-1,5 и коммутационных блоков SM12-R. Фото: Александр Удоденко](https://cdn-ru.bitrix24.ru/b757869/landing/d9f/d9f1f98a1ea9f8d4090b3555f7b9c395/baf6ac3b-4823-47c1-8419-ff03ecafaacb_1x.jpg)
![Передача видеосигналов на базе кабелей с одномодовым волокном SM4 и коммутационных блоков SM12-R. Фото: Александр Удоденко](https://cdn-ru.bitrix24.ru/b757869/landing/8b1/8b17dd85db6009bbf212af4e5eb11b08/a0db984c-4df1-4e00-a454-0c04d00139de_1x.jpg)
Нужно рассчитать комплект коммутационного оборудования?
Напишите нам запрос на почту pro@ironoptics.ru или заполните форму ниже, опишите свою задачу и мы оперативно подберем нужное Вам решение.
